華測X11 視覺放樣RTK

2023-12-16 熱度：3016 ℃

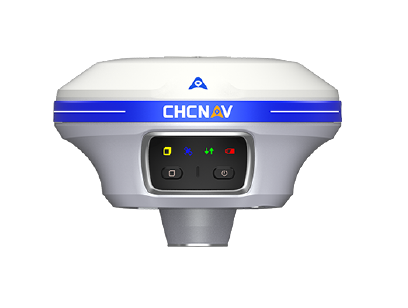

X11 視覺放樣RTK

華測RTK導航X11 RTK是集成了華測新型視覺技術的一款革新型視覺放樣華測RTK產品。支持沉浸式實景三維放樣，放樣一桿到位，效率提升了50%。支持跟隨放樣，放樣底圖跟著人旋轉，第一視角看導航，不用費勁認方向、識距離。全面兼容5星21頻，遮擋環境下固定效果提升15%。多算法互相校核、剔除飛點，測了都能用。支持工程云備份，數據云共享，作業云協同，“面對面”遠程協助，傳數據不用線，數據不怕丟，有問題再也不怕電話講不清楚了。

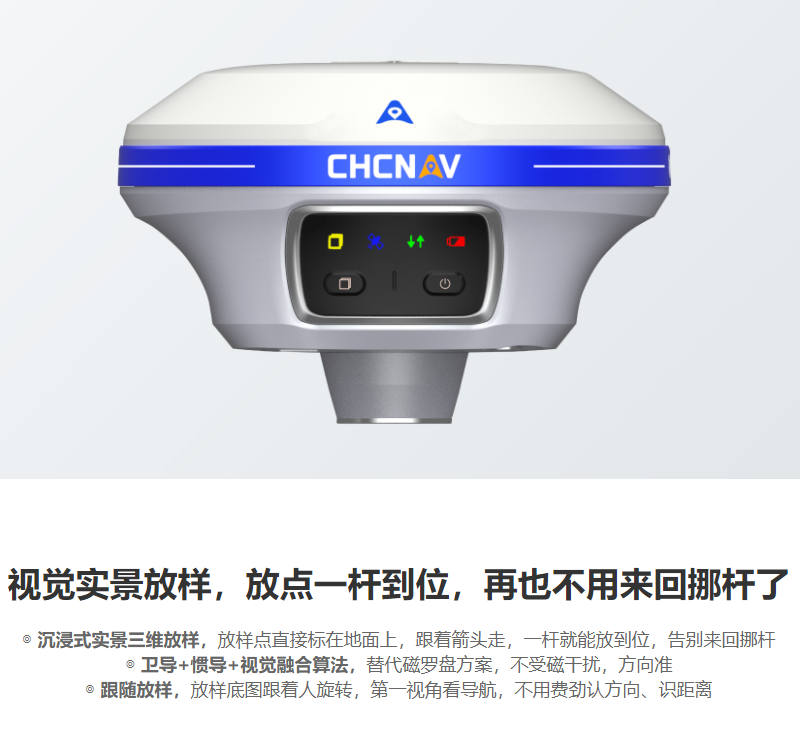

視覺實景放樣，放點一桿到位，再也不用來回挪桿了


◎ 沉浸式實景三維放樣，放樣點直接標在地面上，跟著箭頭走，一桿就能放到位，告別來回挪桿

◎ 衛導+慣導+視覺融合算法，替代磁羅盤方案，不受磁干擾，方向準

◎ 跟隨放樣，放樣底圖跟著人旋轉，第一視角看導航，不用費勁認方向、識距離

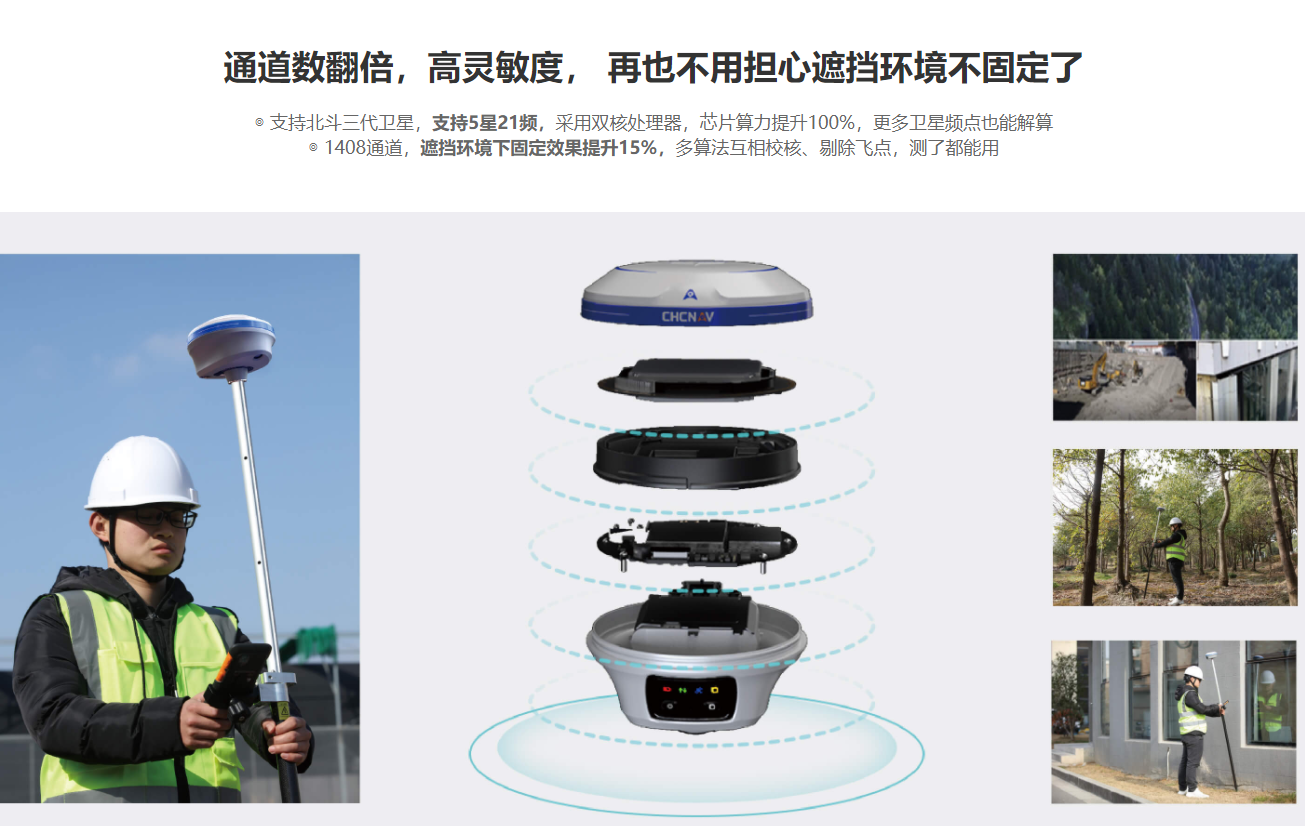

通道數翻倍，高靈敏度，再也不用擔心遮擋環境不固定了

◎ 支持北斗三代衛星，支持5星21頻，采用雙核處理器，芯片算力提升100%，更多衛星頻點也能解算

◎ 1408通道，遮擋環境下固定效果提升15%，多算法互相校核、剔除飛點，測了都能用

超級慣導，告別反復初始化，精度可靠，點到即測

◎ 初始化算法快速，無需等待

◎ 初始化完成后不退出，肩抗、手拿、橫放慣導都可用

◎ 告別對中桿氣泡，點到即測，精度可靠


云服務：傳數據不用線，數據不怕丟，問題解決不再難

◎ 分享碼傳輸，傳數據不用線；自動云備份，再也不怕丟數據

◎ “面對面”遠程協助，有問題再也不怕電話講不清楚了

X11 視覺放樣RTK技術參數 TECHNICAL PARAMETER

項目	內容	指標
衛星與精度【1】	衛星系統	GPS+BDS+Glonass+Galileo+QZSS，支持北斗三代，支持五星二十一頻點
	通道數	1408
	初始化可靠性	99.99%
	無網續測	支持
	信號捕獲靈敏度	典型值-162dbm，捕獲弱信號能力更強
	RTK精度	平面精度:±(8mm + 1×10-6×D)mm
	RTK精度	高程精度:±(15mm + 1×10-6 ×D)mm
	靜態精度	平面精度:±(2.5mm + 0.5×10-6 ×D)mm
	靜態精度	高程精度:±(5mm + 0.5×10-6 ×D)mm
GNSS+慣導【2】	IMU更新率	200Hz
	傾斜角度	0-60度
	超級慣導	支持慣導初始化完成后不會退出
用戶交互	指示燈	1個衛星燈+1個差分數據燈+1個靜態指示燈+1個電源燈
	按鍵	靜態切換鍵+電源/確認鍵
	web網頁	支持PC/手機端網頁
攝像頭	功能	支持視覺放樣
	像素	2MP
	幀率	25Hz
	視場（H，V）	75°，75°
	照度	星光級攝像頭，0.01lux照度下依然保持全彩畫面
物理特性	尺寸	Φ133 mm*87.6 mm
	重量	0.8 Kg（含電池）
	材質	鎂合金
	工作溫度	-45℃~+75℃
	存儲溫度	-55℃~+85℃
	防水透氣膜	防止在太陽暴曬、突降大雨等惡劣環境下水汽進入設備內部
	防水防塵	IP68（防30分鐘水下1米浸泡）
	防撞擊	IK08(2.5公斤機械沖擊力而不損壞、抗3米跌落)
電氣性能	電池	內置3300mAh鋰電池
	電池	移動站典型續航11h以上
	快充	支持快充，最高24w快充
	外接供電	(5-12)V DC
	存儲	8GB
數據輸出	差分數據	RTCM2.X、RTCM3.X、CMR、CHC516
	定位數據	NMEA-0183
	靜態數據	HCN、RINEX 2.11、RINEX3.02
數據通訊	無線連接	支持Wi-Fi數據鏈
	網絡模塊	手簿支持4G全網通
	電臺	內置單收電臺，支持華測/TT450/透明傳輸協議
高級功能	一鍵固定	自帶CORS賬號，開機就能固定
高級功能	智能服務	支持華測云服務，提供云存儲，功能碼分享
控制手簿	型號	HCE600安卓測量手簿
	操作系統	Android 10
	CPU	八核2.0GHz處理器
	網絡	4G全網通，內置eSIM贈送三年測繪流量
	液晶屏	5.5‘’高清顯示屏
	電池	典型續航14h
	防水防塵	IP68
