華測EM 2040C多波束測深儀

2017-07-14 熱度：7373 ℃

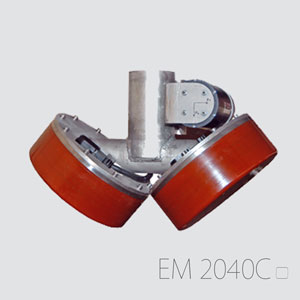

華測EM 2040C多波束測深儀

EM 2040C是一款基于EM2040技術的淺水型多波束測深儀，適用于高分辨率測圖和海底檢測。換能器內置發射單元與接收單元，尺寸大小與EM3002相同。該系統滿足甚至超過IHO-S44 特級標準以及更加嚴格的LINZ指標。當頻率覆蓋范圍在200kHz到300kHz時，單換能器覆蓋角度高達130o，掃寬是水深的4.3倍。采用雙換能器時，每個換能器傾斜35-40o，覆蓋角可達到200o，平坦海底的掃寬可達到10倍水深。

? 高分辨率

? 頻率范圍寬

? 脈沖長度短，頻帶寬度大

? 線性調頻技術（FM chirp）

? 實時roll和pitch穩定

? 近場聚焦發射與接收波束

? 水柱圖像顯示

? 海底聲吶圖像

? 耐壓深度為50m

? 易安裝

? 雙探頭（可選）

? 雙條帶（可選）

技術參數

產品規格
頻率范圍		200-400kHz（增幅10kHz）
波束寬度		1°X 1°@400kHz
最大Ping率		50Hz
波束Roll穩定		+/-15°
波束Pitch穩定		+/-10°
最多測深點數/Ping		400（單探頭，單條帶）（標準） 800(單探頭,雙條帶)（選配） 1600(雙探頭,雙條帶)（選配）
覆蓋角度		至130°（單探頭）至200° (雙探頭）
波束模式		等角,等距和高密度模式
脈沖長度		25μs至12ms
物理尺寸
聲吶探頭		332119（直徑高） 21kg（水中重12.6kg）
處理單元（4U 19”機柜）		447 x 178 x 345 mm（W x H x D） 15kg
工作站（4U 19”機柜），or HWS 14P(筆記本)		427 x 178 x 480 mm（W x H x D） 20kg
19”顯示器		483 x 444 x 68 mm（W x H x D） 12kg
	最大深度		最大覆蓋寬度
			單探頭	雙探頭
200kHz	490m		525m	625m
300kHz	450m		525m	625m
400kHz	265m		250m	350m
