中海達iBEAM 8140P多波束測深儀技術解析

一、產品概述

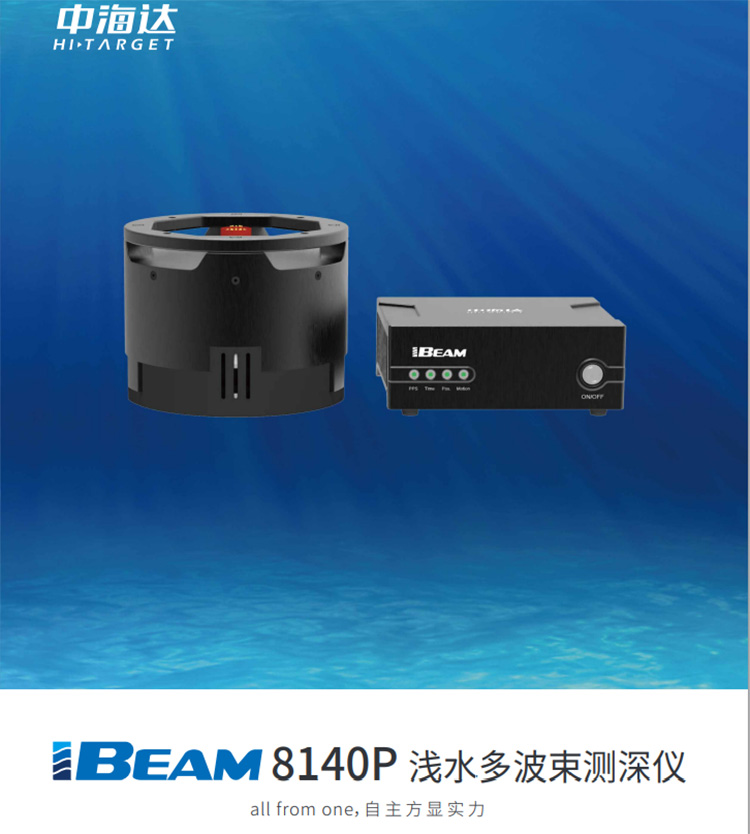

中海達iBEAM 8140多波束測深儀是中海達公司推出的一款高性能水下地形測量設備，專為高精度海洋測繪、水文調查、航道疏浚及海底資源勘探等領域設計。該設備基于多波束測深技術，通過發射寬幅聲波束并接收海底反射信號，實現高效率、高分辨率的水深數據采集，適用于淺水至中深水區域（典型工作范圍0.5-300米）。

二、核心技術與性能參數

1. 多波束測深技術
   iBEAM 8140采用高頻聲吶陣列（典型頻率400kHz），可同時發射128個以上波束，形成超寬覆蓋角度（最大可達160°），單次測量即可覆蓋大面積海底區域，顯著提升作業效率。

2. 高精度與分辨率

• 測深精度：垂直精度可達±1cm±0.05%水深，水平精度±0.2%水深，滿足IHO S-44特級標準。

• 分辨率：最小波束角0.5°×0.5°，可識別厘米級海底細節，如礁石、沉船等微小地形變化。

3. 實時動態校正
   集成運動傳感器（MRU）和GNSS定位模塊，實時補償船體姿態（橫搖、縱搖、升沉）及位置偏差，確保數據準確性。支持RTK/PPK高精度定位，平面定位精度達厘米級。

4.

5. 自適應環境能力

• 水速補償：內置聲速剖面儀（SVP），自動校正聲波在水中的傳播速度變化。

• 噪聲抑制：智能濾波算法有效消除船舶噪聲、水流擾動等干擾。

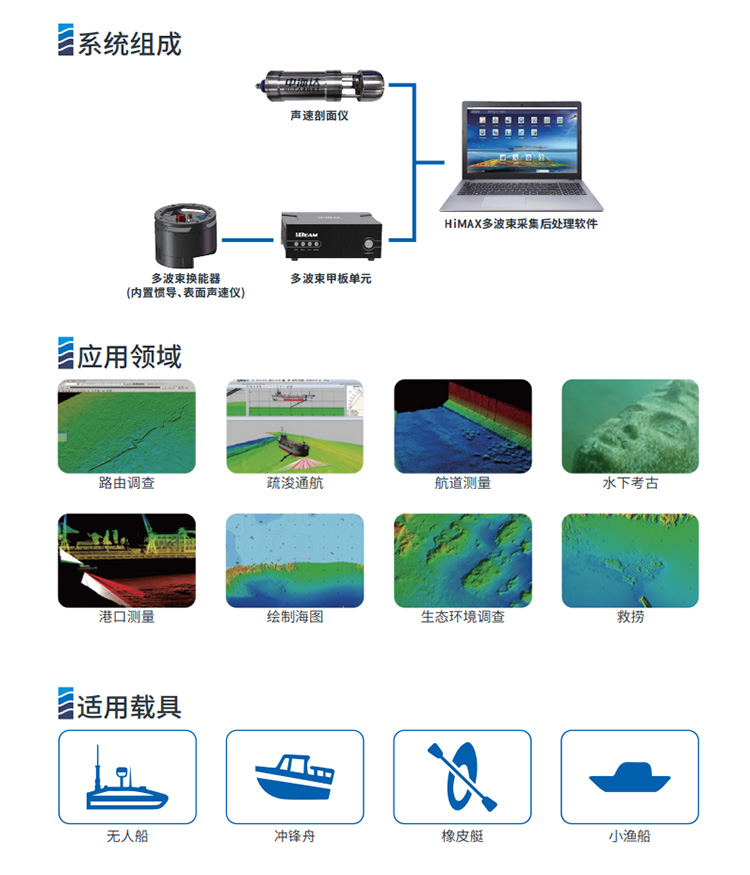

三、系統組成與工作流程

1. 硬件配置

• 換能器陣列：輕量化設計，便于安裝于船體或無人艇（USV）。

• 控制單元：集成數據采集、處理與存儲功能，支持實時三維成像。

• 輔助傳感器：包括GNSS接收機、姿態儀、聲速儀等。

2. 軟件平臺

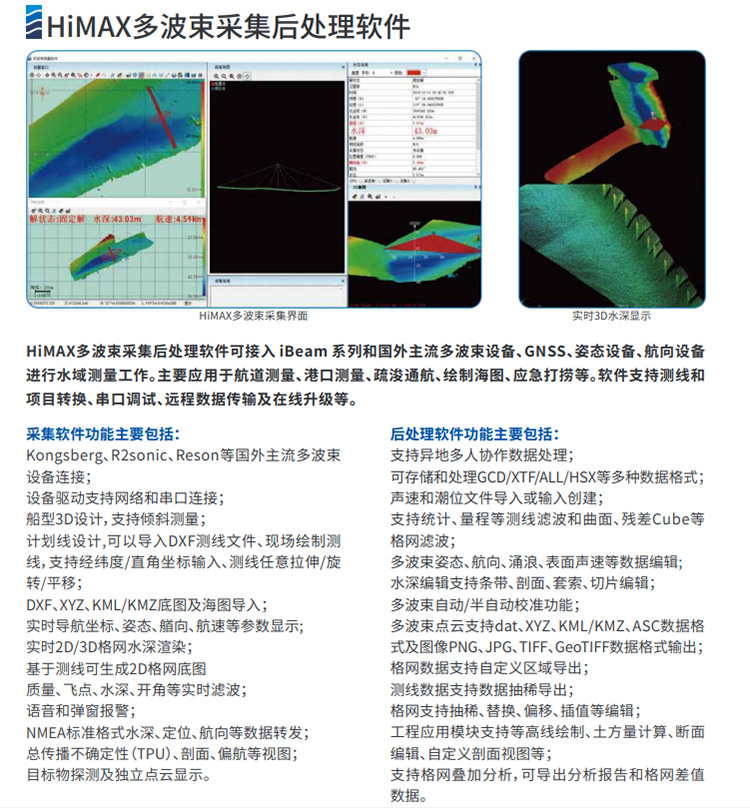

   配套HiMAX專業軟件提供數據實時顯示、質量控制、后處理及成圖功能，支持導出通用格式（如XYZ、LAS）與GIS平臺無縫對接。

3.

四、應用場景

1. 海洋測繪：制作高精度海底地形圖，用于港口建設、海上風電選址等。

2. 航道管理：監測航道淤積情況，指導疏浚作業。

3. 科研與環保：珊瑚礁監測、海底管線巡檢及生態調查。

4. 應急搜救：快速定位水下障礙物或沉沒目標。

五、競爭優勢

• 國產化優勢：相比國外同類產品（如Kongsberg EM系列、R2Sonic），iBEAM 8140具備更高的性價比與本地化服務支持。

• 模塊化擴展：可兼容無人船、AUV等移動平臺，適應多樣化任務需求。

•


中海達iBEAM 8140憑借其寬覆蓋、高精度及智能化數據處理能力，已成為國內水下測繪領域的重要工具，尤其適合需要快速獲取大范圍海底數據的應用場景。隨著國產海洋裝備技術的進步，該設備將進一步推動水文測繪的自主化和高效化發展。
